Коллима́тор (от collimo, искажение правильного лат. collineo — направляю по прямой линии) — устройство для получения параллельных пучков лучей света или частиц.

Оптический коллиматор — это устройство для получения пучков параллельных световых лучей. Оптический коллиматор состоит из объектива (в простейшем случае вогнутого зеркала) в фокальной плоскости которого помещён источник света малой величины.

"Схема коллиматорного прицела фирмы Eotech".
Наиболее часто таким предметом служит отверстие непрозрачной диафрагмы, например узкая щель постоянной или изменяемой ширины. Относительное расположение объектива и источника фиксируется закреплением их в корпусе (обычно трубообразной формы). Зачернённые изнутри стенки корпуса поглощают лучи, направление которых не совпадает с оптической осью объектива. Неидеальность параллельного пучка, выходящего из коллиматора, обусловлена конечным размером источника и аберрациями объектива. Фокусное расстояние, действующее отверстие и качество исправлений аберраций объектива, а также форма и размеры предмета выбираются в соответствии с назначением коллиматора и условиями его использования.

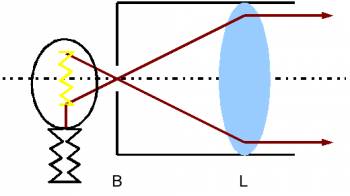

"Простейший оптический коллиматор. Диафрагма расположена в фокусе линзы"
Коллиматоры применяются, например, в астрономии для выверки больших измерительных инструментов и определения их коллимационной ошибки, в спектральных приборах для получения пучков света, направляемых в диспергирующую систему, в разнообразных измерительных, испытательных и выверочных оптико-механических приборах и прицельных системах. Коллиматор входит в состав автоколлимационных устройств.

Коллиматор частиц

"Простейший коллиматор частиц."
Коллиматоры для получения приблизительно параллельных пучков ионизирующего излучения (или частиц, вплоть до молекул) представляют собой длинное отверстие с той или иной формой поперечного сечения, проделанное в поглощающем материале. Например, коллиматор гамма- или рентгеновских квантов может быть отверстием в свинцовом поглотителе; коллиматор тепловых нейтронов — отверстием в кадмиевом или борном поглотителе. На одном из концов коллиматора находится источник излучения. Простейшие коллиматоры такого рода могут применяться и в оптике. Когда необходимо получить плоский пучок, применяются щелевые коллиматоры, в этом случае квазипараллельными являются только проекции лучей на плоскость, перпендикулярную плоскости щели.
Широкое применение коллиматоры имеют в ускорителях, для поглощения частиц с большими поперечными импульсами. В протонных или ионных ускорителях, использующих сверхпроводимость, как, например, в LHC, потери частиц пучка при отсутствии коллиматоров, могут вызывать повреждение оборудования, или просто срывы сверхпроводимости с высвобождением огромной энергии, запасённой в магнитном поле.
