Параллакс

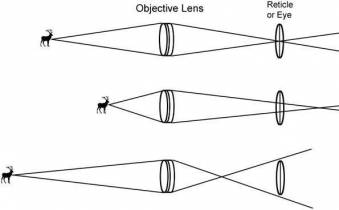

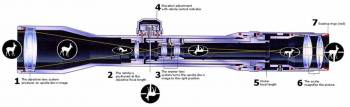

Оптическая система прицела устроена таким образом, что изображение удаленной цели проецируется объективом в плоскость, где расположена прицельная сетка. Параллаксом в прицелах называют несовпадение плоскости сформированного объективом изображения цели с плоскостью прицельной сетки. Это может быть как передняя фокальная плоскость (объектива, FFP), так и задняя фокальная плоскость (окуляра, SFP). Заметить параллакс нетрудно: в старинные времена, когда все прицелы имели прицельную сетку только в фокальной плоскости объектива, можно было заметить что при смещении глаза перпендикулярно оси прицела изображение цели как бы «плывет» относительно центра сетки и прицельная точка <съезжает> с цели. Для точной стрельбы необходимо, но без навыка достаточно нелегко — уметь во время прицеливания быстро найти и удерживать нужное положении глаза в точности на оптической оси прицела.

В современных прицелах, где сетка расположена в задней фокальной плоскости (окуляра) при смещении глаза стрелка с оптической оси прицела заметного смещения прицельной сетки не происходит. Но, как это ни удивительно, параллакс в них тоже есть и увидеть его так же легко, вот только проявляется он совсем по другому — размытостью прицельной сетки и невозможностью видеть одновременно и с одинаковой четкостью изображение цели и прицельной сетки, если цель находится не на бесконечно-удаленной дистанции (обычно в жизни имеет место стрельба на расстояния, несколько меньшие бесконечности). Чтобы видеть одновременно изображение цели и прицельной сетки с одинаково высокой четкостью на небесконечно удаленной (малой) дистанции нужно вносить поправку в настройки оптической системы прицела для каждой конкретной дальности стрельбы, меняя межфокальное расстояние объектива и окуляра.
Для устранения параллакса в высококлассных прицелах имеется механизм фокусировки объектива, позволяющий поместить изображение от объектива точно в плоскость прицельной сетки. Обычно для этого перемещают всю систему линз объектива прицела или только внутреннюю его часть, расположенную ближе к сетке. Различают два вида устройства отстройки параллакса — AO (Adjustable Objective) и SF (Side Focusing). Первый способ, (AO) — кольцо отстройки параллакса расположено прямо на оправе объектива прицела (отсюда и название). На кольцо нанесена шкала, обозначающая дистанцию фокусировки, чаще в ярдах или метрах (редко). Параллакс устраняется настройкой объектива на нужное деление дистанции стрельбы. Этот способ более распространен в виду его незатейливости и простоты реализации, а проще говоря — незначительного удорожания прицела с AO. Но дешевизна, как всегда, имеет и обратную сторону — невозможно крутить кольцо отстройки параллакса объектива не меняя положения изготовки для стрельбы, что не всегда удобно.
SF — механизм отстройки параллакса размещен сбоку прицела и для пущей вящести его часто снабжают огромным штурвалом, служащим для удобства и плавности отстройки параллакса, не меняя изготовки и положения головы и тела стрелка при прицеливании.
